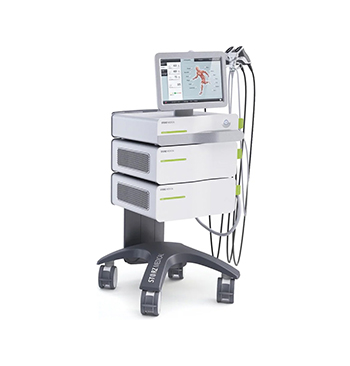

DUOLITH ® SD1 «TOWER»

Представляет собой четкую модульную концепцию, отвечающую растущим требованиям медицинской практики. Он сочетает в себе радиальную и сфокусированную ударно-волновую терапию, дополнительную вибрационную и вакуумную терапию, а также интегрированную диагностическую ультразвуковую визуализацию в одной системе.

Блок управления с »Pain Guide« и, опционально, интегрированной диагностической ультразвуковой визуализацией (сенсорный экран 15,4 дюйма) / модуль R-SW с радиальным наконечником »FALCON« / модуль F-SW со сфокусированным наконечником »SEPIA«.

Радиальный модуль с наконечником »FALCON«

Высокопроизводительный наконечник »FALCON« R-SW позволяет управлять радиальным модулем также независимо от блока управления.

Особенности:

• Все элементы управления интегрированы в дисплей наконечника »FALCON«.
• Расширенный энергетический диапазон: 0,3 — 5 бар эфф.
• Радиальный наконечник с датчиком »Skin Touch«.
• 4 соединения: 2 x R-SW, 1 x V-ACTOR ®, 1 x VACU-ACTOR ®.
• Вибрации терапия с V-ACTOR ®наконечник ( по желанию).
• ВАКУ-АКТОР ®вакуумная терапия.

Передатчики для наконечника »FALCON«:

• Девять различных стандартных передатчиков для лечения типичных показаний.
• Пери-ACTOR ®передатчики согласно Сварт / Di Maio в четырех различных формах для лечения фасции.
• Передатчики SPINE-ACTOR ®трех размеров для паравертебрального лечения (ширина пролета 20 мм; 27,5 мм и 35 мм).

Сфокусированный модуль с наконечником »SEPIA«

Наконечник »SEPIA« делает лечение непосредственно у пациента простым и эффективным.

Особенности:

• Эффективное и не утомляющее лечение непосредственно у пациента.
• Снижение затрат на ревизию благодаря простой замене катушки.
• Все элементы управления интегрированы в дисплей наконечника.
• Глубина фокальной зоны: 0-65 мм.
• Лечебная эффективность: глубина проникновения до 125 мм.
• Постоянно высокая энергетическая динамика: 0,01 — 0,55 мДж / мм 2.
• Дополнительно: наконечник с расширенным энергетическим диапазоном для заживления ран и лечения псевдоартроза: 0,03 — 1,24 мДж / мм 2).

Диагностическая ультразвуковая визуализация (необязательно)

Точная диагностика с указанием и определение зоны боли являются предпосылкой для достижения наиболее успешного лечения.

Особенности:

• Диагностика и терапия в одной системе.
• Цветовой допплер »Стандартный«: 2–10 МГц или Цветовой допплер »Высокое разрешение«: 1,5–15 МГц.
• Сохранение ультразвуковых изображений непосредственно в системе ведения пациентов.
• Интерфейс DICOM (необязательно).
• Интерфейс GDT (немецкий формат обмена медицинскими данными) (опционально).

Индивидуальная модульность

Конфигурация 1: R-SW + Control + US
Радиальная ударная волна со встроенной цветной допплеровской диагностической ультразвуковой визуализацией.

• Дисплей STORZ MEDICAL »Top View« с сенсорным экраном.
• Радиальный наконечник »FALCON«.
• ВАКУ-АКТОР ®вакуумная терапия.
• Вибрации терапия с V-ACTOR ®наконечник ( по желанию).
• Цветная допплеровская диагностическая ультразвуковая визуализация (опция): 2-10 МГц или 1,5-15 МГц.

Конфигурация 2: F-SW + Control + US
Сфокусированная ударная волна со встроенной цветной допплеровской диагностической ультразвуковой визуализацией.

• Дисплей STORZ MEDICAL »Top View« с сенсорным экраном.
• Сфокусированный наконечник »SEPIA«.
• Цветная допплеровская диагностическая ультразвуковая визуализация (опция): 2-10 МГц или 1,5-15 МГц.

Конфигурация 1 + 2: R-SW + F-SW + Control + US
Радиальная и сфокусированная ударная волна со встроенной цветной допплеровской диагностической ультразвуковой визуализацией

• Комбинированная ударно-волновая терапия для лечения приповерхностных и глубоких целевых участков тела.
• Преимущества конфигурации 1 — Радиальная ударная волна со встроенной цветной допплеровской диагностической ультразвуковой визуализацией.
• Преимущества конфигурации 2 — сфокусированная ударная волна со встроенной цветной допплеровской диагностической ультразвуковой визуализацией.
